产品介绍
HMS2000 是一款用于水下探测的微型多功能高分辨率图像声呐，主要用于水中悬浮物体和海底凸出物体的探测以及作业过程中的避碰，具有体积小、重量轻、低磁性、耐腐蚀、图像清晰易懂、操作方便等优点。

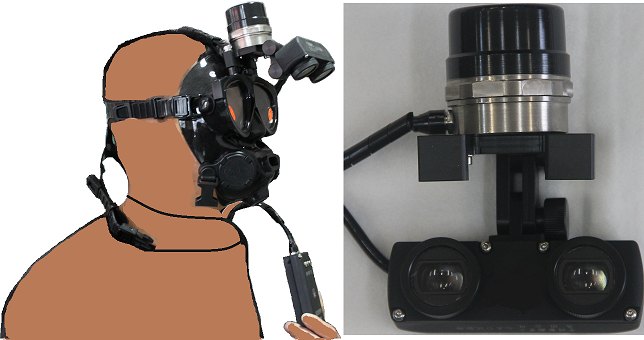

全数字双频工作：667 kHz 用于远距离探测，1930 kHz 高频保证近距离目标的高分辨率成像。小巧轻便，特别适合安装于小型、微型 ROV、UUV，以及潜水员手持操作使用，可配备潜水员专用安装支架及显示器。
主要应用于近海油气资源作业、沉底目标搜索、水中目标识别、水下考古与科学研究。配套 Windows 声呐软件完成控制、采集、记录与回放，并提供数据接口便于二次开发。
技术参数
- 工作频率
- 双频，667 kHz / 1930 kHz
- 作用量程
- 1 – 60 m 可设
- 增益控制
- 0 – 40 dB 可设，或自动增益
- 波束开角
- 高频 1° × 15°，低频 2.5° × 30°
- 距离分辨率
- 高频 2.5 cm，低频 5 cm
- 扫描步距
- 0.45° / 0.9° / 1.8° 可选
- 最大工作深度
- 1000 m
- 通信接口
- RS485，可选 RS232，115200 bps
- 通信电缆长度
- RS485 最长 100 m，RS232 最长 15 m
- 供电
- DC 18 – 30 V，0.3 A
- 声呐头尺寸
- φ57 × 56 mm
- 声呐头材料
- 钛合金或不锈钢，聚氨酯
- 重量
- 钛合金：空气中 250 g，水中 140 g；不锈钢：空气中 310 g，水中 200 g
图集

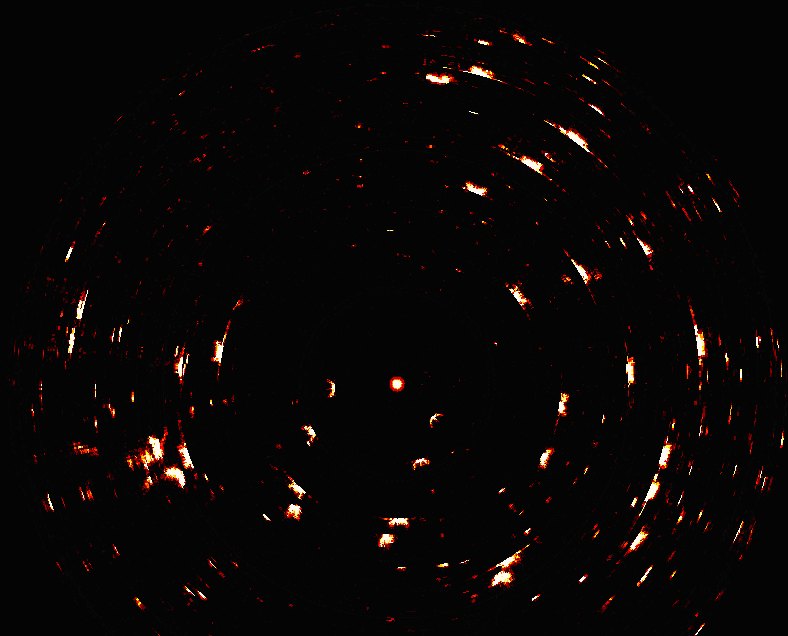

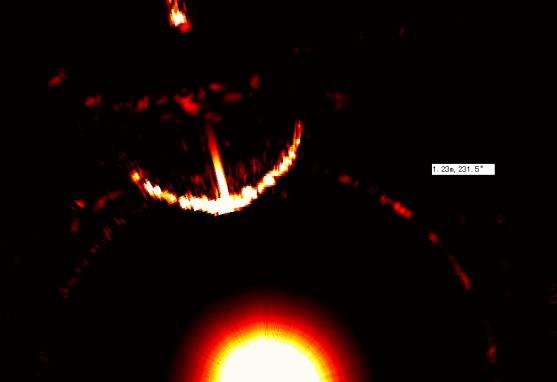

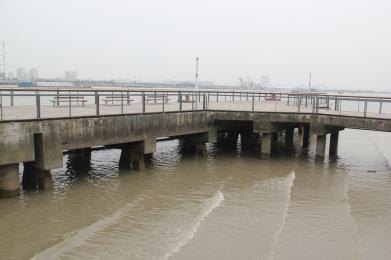

典型声呐图像、应用现场与外形尺寸
