StD41H
- 1 MHz / 400 kHz
- 双频
- 100 m
- 最大量程
- φ76 × 86
- 声呐头尺寸 (mm)
产品介绍
StD41H 适合中小型 ROV、UUV 等水下航行器：既可用于航行器的前视避碰，也可用于水下目标搜索，兼有探测距离和高分辨率的优势。
1 MHz 高频提供 4 cm 距离分辨率用于近距离识别，400 kHz 低频量程可达 100 m 用于远距离探测；声呐头仅 φ76 × 86 mm、空气中 1 kg，便于集成。
技术参数
- 工作频率
- 双频，1 MHz / 400 kHz
- 量程
- 高频 50 m，低频 100 m
- 波束开角
- 高频 1.5° × 18°，低频 4.5° × 30°
- 距离分辨率
- 高频 4.0 cm，低频 8.0 cm
- 扫描步距
- 0.9° / 1.8°
- 增益控制
- 0 – 40 dB
- 最大工作深度
- 100 m / 300 m / 600 m 可选
- 通信接口
- RS485，可选 RS232（115200 bps）、以太网
- 通信电缆长度
- RS485 最长 100 m，RS232 最长 15 m
- 供电
- DC 18 – 30 V，0.3 A
- 声呐头尺寸
- φ76 × 86 mm
- 声呐头材料
- 不锈钢（可选铝合金、钛合金），聚氨酯
- 重量
- 空气中 1 kg，水中 0.6 kg
图集

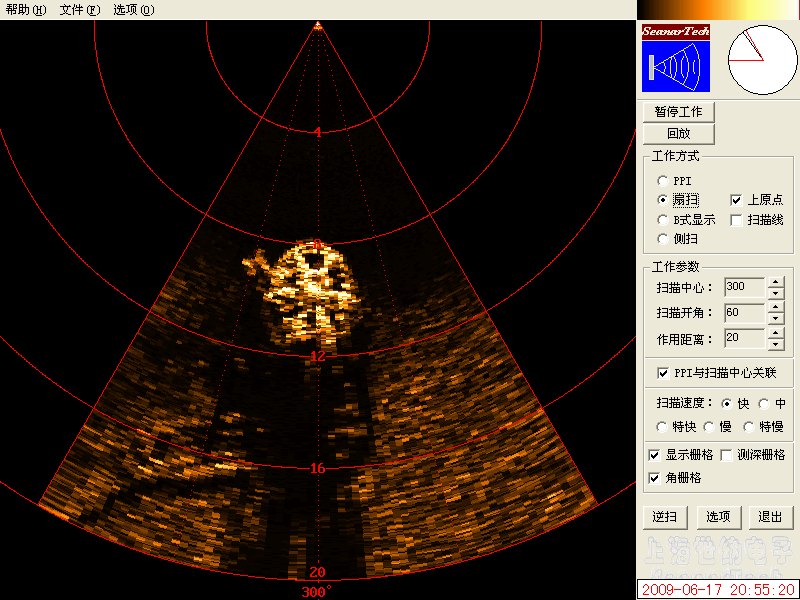

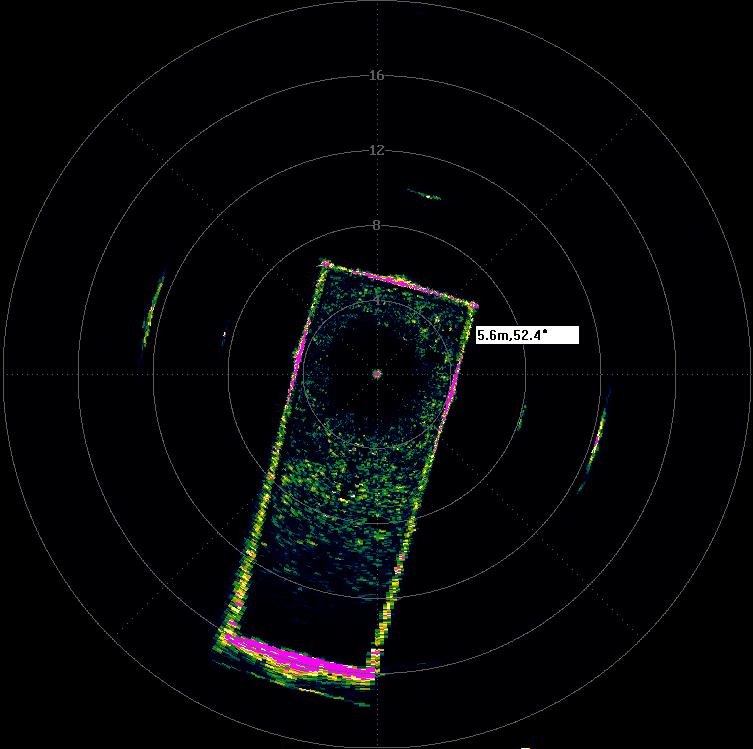

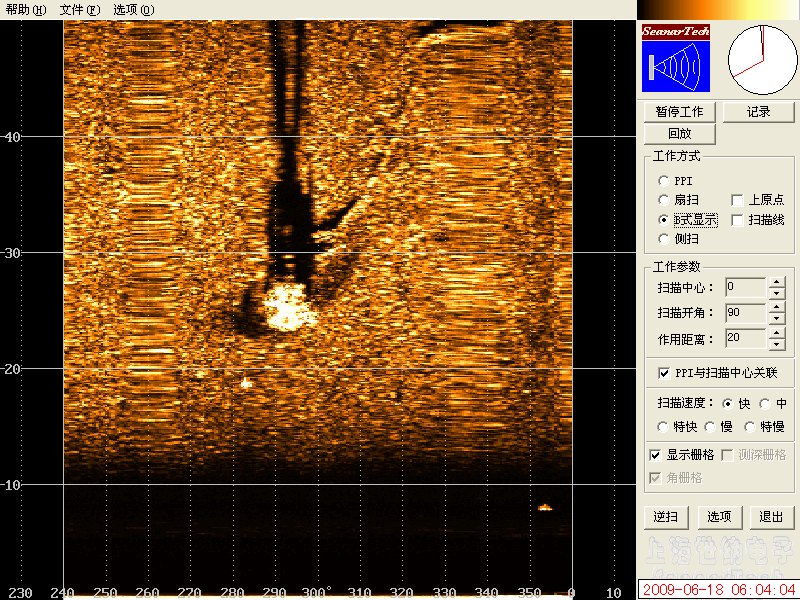

典型声呐图像、应用现场与外形尺寸
