产品介绍

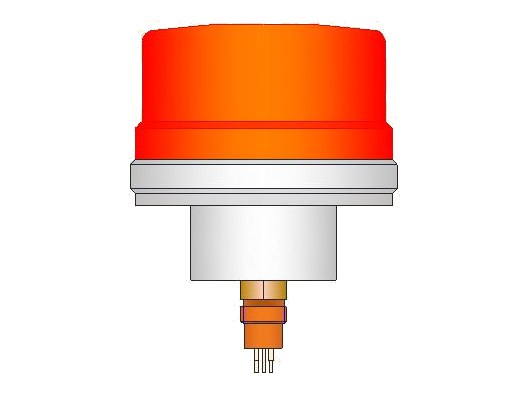

StN4S 是面向 ROV、UUV 等平台的避碰声呐，400 kHz 工作频率（其它频率可定制），量程 1 – 150 m 可设，可选 3 或 6 波束并行工作以提高成像帧率。
低功耗、宽电压，以太网或 RS485 通信可选，安装简单、使用方便，最大工作深度 500 m。
技术参数
- 工作频率
- 400 kHz（其它频率可定制）
- 量程
- 1 – 150 m 可设
- 增益控制
- 0 – 40 dB 可设，或自动增益
- 波束开角
- 3.1° × 35°
- 距离分辨率
- 8 cm
- 扫描步距
- 0.9° / 1.8° / 2.7° 可选
- 最大工作深度
- 500 m
- 通信接口
- RS485，可选以太网
- 通信电缆长度
- RS485 最长 100 m，以太网最长 20 m
- 供电
- DC 18 – 30 V，0.4 A
- 声呐头尺寸
- φ110 × 105 mm（不含水密接插件）
- 声呐头材料
- 不锈钢（可选铝合金、钛合金），聚氨酯
- 水密接插件
- MCBH4M 或 MCBH8M，可选直接硫化电缆
图集

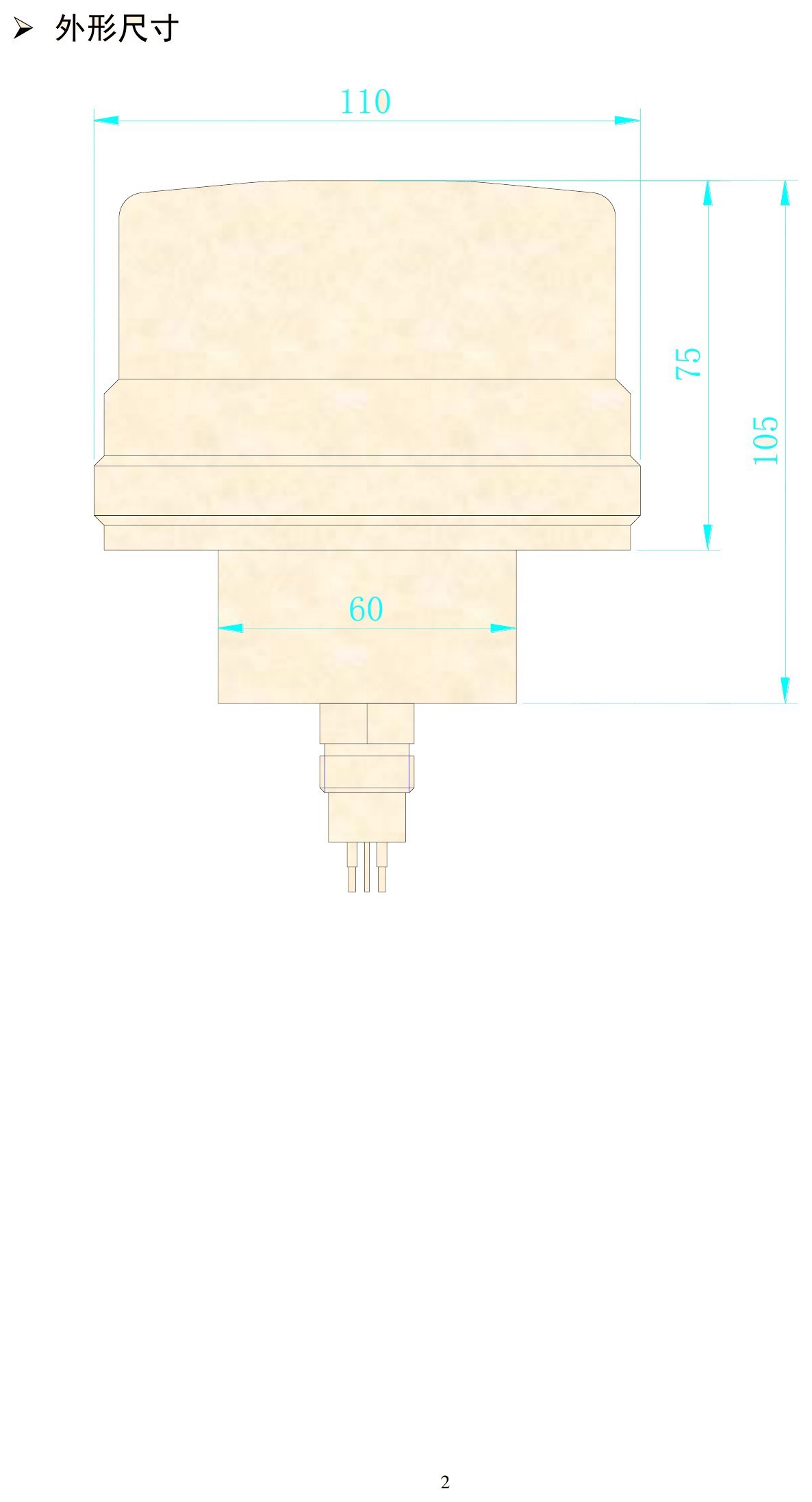

典型声呐图像、应用现场与外形尺寸
