StS1M
- 1 MHz
- 工作频率
- 60 m
- 最大量程
- 500 m
- 最大工作深度
产品介绍
StS1M 工作在 1 MHz，波束开角约 1° × 20°，量程 1 – 60 m 可设，支持 PPI 全圆扫描与 60°、90°、120° 扇形扫描，兼顾覆盖范围与刷新速度。
百兆以太网接口（可选 RS485 / RS232），声呐头 φ80 × 100 mm，不锈钢或钛合金壳体，最大工作深度 500 m。
技术参数
- 工作频率
- 1000 kHz
- 距离量程
- 1 – 60 m 可设
- 工作方式
- PPI；扇扫 60° / 90° / 120° 可选
- 增益控制
- 0 – 40 dB 可设
- 波束开角
- 约 1° × 20°
- 扫描步距
- 0.9° / 1.8° 可选
- 最大工作深度
- 500 m
- 通信接口
- 100BASE 以太网，可选 RS485、RS232
- 通信电缆长度
- 以太网 6 m；RS485 最长 100 m @ 115200 bps、10 m @ 1 Mbps；RS232 最长 15 m @ 115200 bps
- 供电
- DC 18 – 30 V，0.35 A
- 声呐头尺寸
- φ80 × 100 mm
- 声呐头材料
- 不锈钢（可选钛合金），聚氨酯
图集

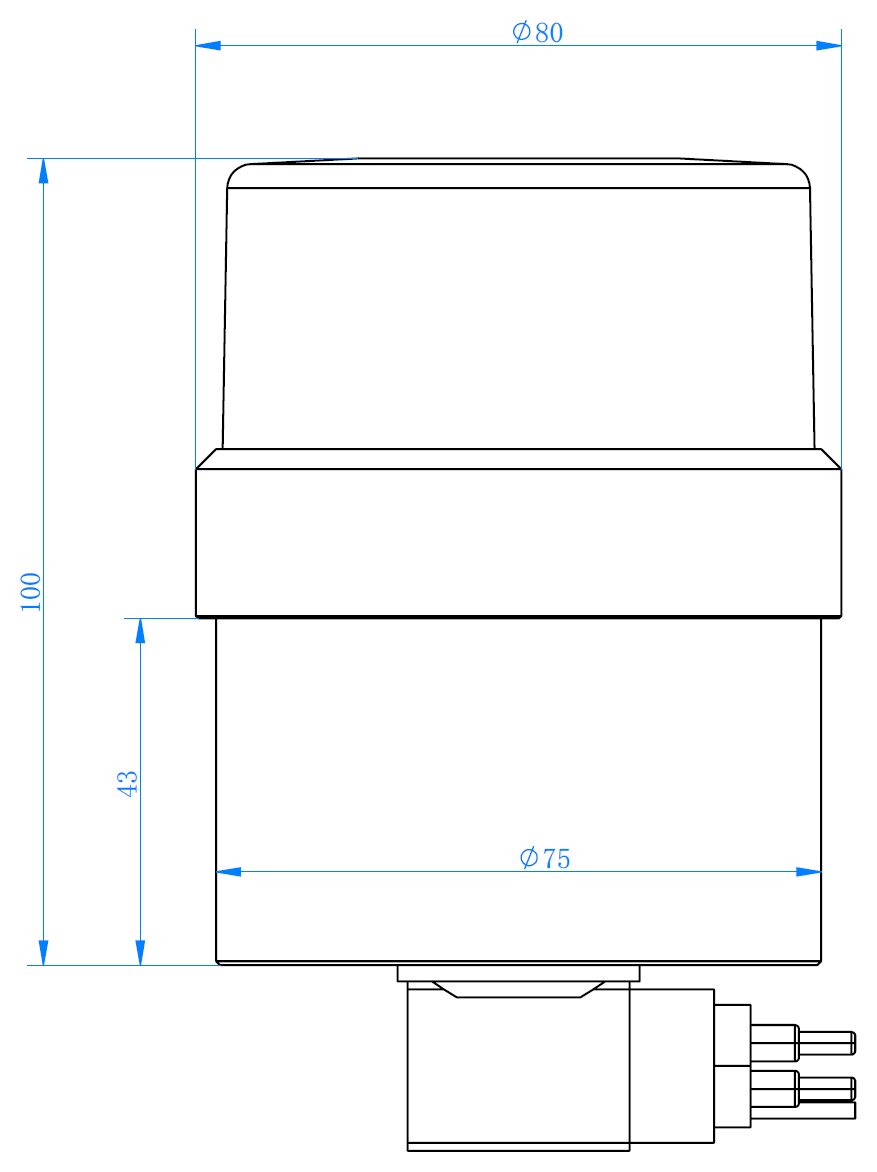

典型声呐图像、应用现场与外形尺寸
相关产品
CIS2000
- 360°
- ROV
- 油田管道
机械扫描图像声呐
CIS2000 机械扫描图像声呐
面向管道作业环境的机械扫描图像声呐，在浑浊、零能见度水体中提供清晰的管道与作业现场声学图像，广泛用于油田管道作业领域。
查看详情StW500
- 500 kHz
- 300 m
- CW / LFM
机械扫描图像声呐
StW500 机械扫描图像声呐
升级 CW/LFM 双模处理的新一代机械扫描图像声呐，频率与带宽连续可调，面向浑浊海域水下作业，如海上风电运维等领域。
查看详情
机械扫描图像声呐

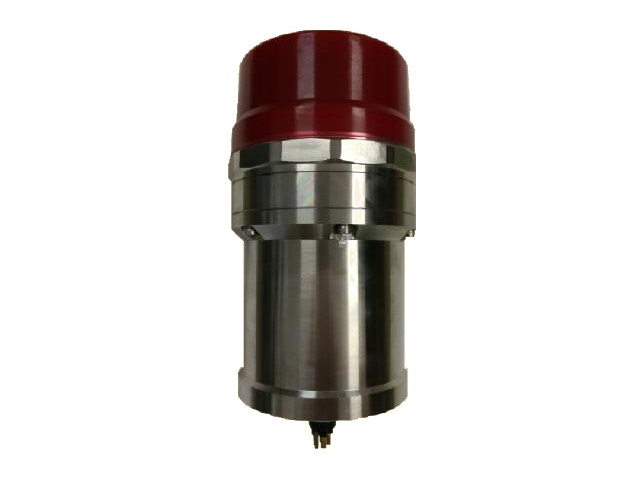

StW47S 宽频彩色图像声呐
